Valve de commande directionnelle hydraulique. Conception de vanne robuste et éprouvée de haute qualité, conçue avec succès dans de nombreuses applications à volume élevé.
- D05 (NG10) Montage Cetop. Peut être monté sur des sous-plaques et des collecteurs de barres standard disponibles.
- Débit maximum de 31 gpm
- Pression de service maximale = 4 560 psi (315 bars)
- 3 positions, 4 voies, centré sur ressort, mise sous tension pour changer de vitesse
- Commande à double solénoïde
- Puissance du solénoïde : DC = 35 watts, AC = 90 VA (appel de 550 VA)
- Température de fonctionnement = -22 ֯F à 174 ֯F
- Bobine amovible
- La vanne peut être montée dans n'importe quelle direction
- La bobine peut être tournée jusqu'à la position optimale du connecteur
- Utilise le type de connexion électrique DIN 46350 forme A
- Comprend un connecteur DIN éclairé pour chaque bobine. La LED éclaire le boîtier du connecteur transparent lorsque l'alimentation est fournie au connecteur/bobine. Indice de protection contre l'eau et la poussière IP65.
- Joints NBR Buna
- À utiliser avec un fluide hydraulique à base minérale.
- Quatre vis de fixation incluses, M6x40mm de long
- Marque blanche sans logo pour les fabricants OEM.
- Poids = 10,8 livres (4,9 kg)
Possibilités :
Tension du solénoïde : 12 V CC, 24 V CC, 110 V CA (50 ou 60 Hz), 220 V CA (50 ou 60 Hz)
Configurations de bobine :
C : bobine centrale fermée, tous les ports bloqués une fois centrés.
Utilisé pour changer les directions de l'actionneur (moteur ou cylindre) en alimentant le solénoïde « a » ou « b ». L'actionneur s'arrête complètement lorsque les solénoïdes ne sont pas alimentés et que la bobine est centrée sur le ressort. Assurez-vous qu'il y a une soupape de décharge pour protéger les charges en dépassement contre les pics de pression lors d'arrêts brusques lors du centrage. Notez qu’il existe une petite quantité de fuite d’huile chez tout fabricant de vannes à tiroir. Cela signifie qu'il pourrait y avoir une dérive lente de l'actionneur en position centrale. Utilisez un clapet anti-retour piloté Fluidhaus série VMCP6 avec le type de tiroir de vanne M si vous devez maintenir la position pendant une longue période de temps.
M : Bobine du moteur, ports A et B vers le réservoir et port P bloqués au centre.
Les actionneurs se déplaceront librement sous l'effet des forces externes lorsque la vanne est en position centrale (solénoïdes hors tension). Les moteurs et les cylindres s'arrêteront en roue libre lors du centrage. Ajout d'un clapet anti-retour PO port A&B (Série Fluidhaus VMCP6-AB-1 ) sous cette vanne assurera un arrêt positif et maintiendra la position d'un moteur et d'un cylindre pendant des durées plus longues qu'avec un simple distributeur à tiroir C à centre fermé.
T : Bobine tandem, ports A et B fermés et P à T en position centrale :
Les actionneurs s'arrêteront en position centrale et la pression d'alimentation sera dirigée vers le réservoir. Couramment utilisé avec les pompes à engrenages à cylindrée fixe afin que la pression puisse s'écouler directement vers le réservoir et ne pas accumuler de chaleur en soufflant à travers une soupape de décharge comme cela serait nécessaire avec le tiroir M et C. Également utilisé dans les circuits en série pour fournir de la pression à la vanne suivante via le port en T.

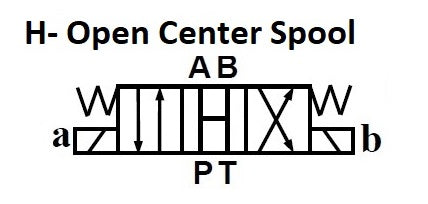

H : Bobine centrale ouverte, ports A, B, P et T connectés au centre.
Les actionneurs se déplaceront librement lorsque la vanne est hors tension et centrée sur le ressort. La pression et tous les ports s'écouleront vers le réservoir. Alimentez les solénoïdes « a » et « b » pour changer les directions de l'actionneur.
Modèle de montage de la surface de contact (mm) :
Production en série OEM à haut volume disponible sur demande.
